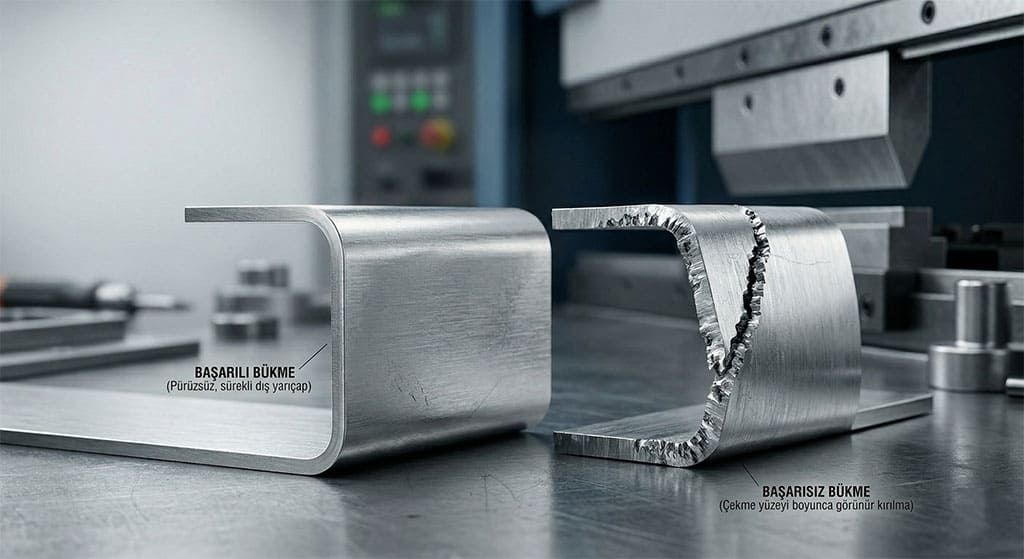

Abkant tezgahında alüminyum levha işlerken, bazı projeler başarısız olabilir. Bu, metalworking endüstrisinde sıkça görülen bir sorundur.
Atölyelerimizde abkant tezgahında alüminyum sac işlerken, geleneksel çelik malzemelerle karşılaştırdığımızda bazı esneklik zorlukları yaşarız. Bu zorluk, malzemenin yapısal geri yaylanma karakterinden kaynaklanır.
Makalede, bu sorunun nedenlerini inceleyeceğiz. Doğru malzeme ve teknik parametreler seçimi başarıyı nasıl artırırız? Bu konuları açıklayacağız.
- Yanlış alaşım ve kondisyon seçimi çatlamaya neden olan birincil faktördür
- Geri yaylanma etkisi alüminyumun çelik sacdan daha zor bükülmesine yol açar
- Haddeleme yönü ve damar yönü büküm kalitesini doğrudan belirler
- İç büküm radyüsü hesaplaması levha kalınlığına göre yapılması gerekir
- Doğru V kanal seçimi fire oranlarını önemli ölçüde azaltır
- T6 kondisyonu soğuk büküme tamamen uygun değildir
- Deneyimli operatörler malzeme seçiminde önemli rol oynar
Abkant Tezgahında Alüminyum Neden Çelik Sacdan Daha Zor Bükülür? (Geri Yaylanma Etkisi)
Atölyelerimizde alüminyum sacları işlerken çelikle karşılaştığımızda zorluklar yaşarız. Bu zorluk, malzemenin yapısından kaynaklanır. Alüminyumun düşük elastisite modülü, büküldükten sonra eski şekline dönmeyi güçlendirir.
Bu davranış, geri yaylanma olarak bilinir ve abkant büküm hataları oluşturur. Çelik saclar ise 210 GPa elastisite modülüne sahiptir. Bu yüksek değer, büküm sonrası malzemenin istenen açıda kalmasını sağlar.
Geri yaylanma etkisini kontrol etmek için büküm açılarını yükseltmeli ve tezgah baskısını artırmalıyız. Kalıp ve pons geometrisini dikkatli seçmek de önemlidir. Yanlış ayarlamalar, alüminyum levha büküm çatlaması riskini artırır.
Abkant tezgahı işletmecileri için bu bilgi pratik sonuçlar doğurur:
- Büküm açılarını 1-3 derece arttırın
- Tezgah baskısını kademeli olarak yükseltin
- V kanal genişliğini malzeme kalınlığına uyarlayın
- Operatör eğitiminde geri yaylanmayı vurgulayın
Çelik ve alüminyum arasındaki fark, üretim planlamamızı etkiler. Aynı kalıplarla iki malzemeyi işleyemeyiz. Her malzeme türü kendine özgü ayarlamalar ve kontrol prosedürleri gerektirir.
| Özellik | Alüminyum | Çelik |
|---|---|---|
| Elastisite Modülü (GPa) | 70 | 210 |
| Geri Yaylanma Oranı | Yüksek | Düşük |
| Büküm Hassasiyeti | Ciddi | Toleranslı |
| Pres Kuvveti Gereksinimi | Daha Fazla | Daha Az |
| Çatlama Riski | Yüksek | Düşük |
İşlerimizi optimize etmek için alüminyumun bu davranışını kabullenmeliyiz. Geri yaylanma, bir sorun değil, bir özellik olarak görülmelidir. Bu özelliği yöneten atölyeler, rekabette öne çıkar ve müşteri memnuniyetini artırır.
Çatlamanın 1 Numaralı Sorumlusu: Yanlış Alaşım ve Kondisyon (Sertlik) Seçimi
Atölyelerimizde karşılaştığımız alüminyum levha büküm çatlaması sorunlarının temel kaynağı, yanlış malzeme seçimidir. Geri yaylanma etkisinin ardından, alüminyum alaşım seçimi çatlamaların en büyük nedenidir. Levhanın sertlik durumu (kondisyon), büküm işleminin başarısını doğrudan belirler. Usta işi metal büküm teknikleri, doğru malzemenin kullanılmasını gerekli kılar.
Yanlış malzeme tercihinden kaynaklanan abkant büküm hataları, ciddi üretim kayıplarına neden olur. Sertleştirilmiş alüminyum levhalar soğuk büküme dayanamaz. Parçalar kırılır, atık artar ve projeler gecikilir.
Bükümün Liderleri: 1050 (Yumuşak) ve 5754 H111 Kondisyon Alaşımlar
Büküm işlerine en uygun hammadde seçenekleri olan 1050 ve 5754 alüminyum levha ürünleri (özellikle H14 ve H111 kondisyonlarında), endüstride büküm işlemlerinin tartışmasız liderleri olarak bilinir.
- 1050 Alaşımı: En yumuşak ve en esnek alüminyumdur. Neredeyse tüm büküm açılarını tolere eder.
- 5754 H111 Kondisyon: Hafif sertleştirilmiş yapısına rağmen, soğuk büküme mükemmel cevap verir.
- 3003 Alaşımı: Orta sertlikte, ticari uygulamalar için idealdir.
Bu alaşımların düşük karbon içeriği, kristal yapılarının düzgün dağılımı büküm sırasında esnekliği sağlar. Çatlama riski minimum seviyede kalır.

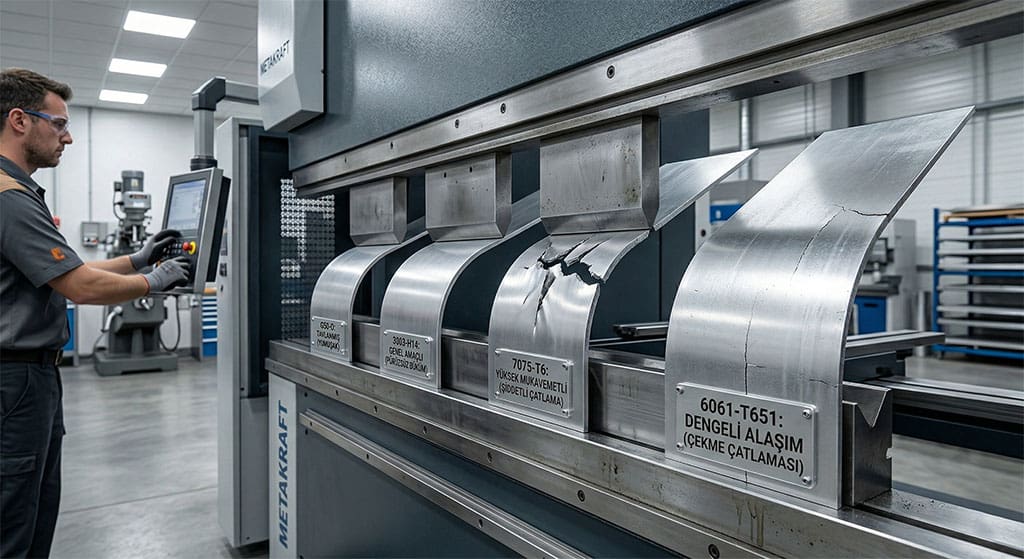

Atölye Hatası: T6 Kondisyonlu (7075 veya 6061) Levhaları Soğuk Bükmeye Çalışmak
En yaygın atölye hatası, T6 kondisyonlu sertleştirilmiş levhaları soğuk büküm işlemine tabi tutmaktır. 7075-T6 ve 6061-T6 gibi alaşımlar, yüksek mukavemet için ısıl işlemle sertleştirilir. Soğuk büküm için tamamen uygun değildir.
| Alaşım ve Kondisyon | Sertlik Seviyesi | Büküm Uygunluğu | Tipik Kullanım |
|---|---|---|---|
| 1050-H14 | Çok Yumuşak | Mükemmel | Esnek parçalar |
| 5754-H111 | Hafif Sertleştirilmiş | Çok İyi | Genel büküm işleri |
| 6061-T6 | Sertleştirilmiş | Uygun Değil | Yapısal parçalar |
| 7075-T6 | Çok Sertleştirilmiş | Uygun Değil | Havacılık uygulamaları |
T6 kondisyonlu levhaları bükmek istediğinizde, alüminyum alaşım seçimi yeniden yapılmalıdır. Dönem sonunda, O-H14 kondisyonunda aynı alaşımı istemek gerekir. Bu değişiklik maliyeti artırsa da, çatlama sorunlarını tamamen çözer.
Profesyonel metal büküm teknikleri, önce doğru malzemeyi seçmeyi öğretir. Sertlik değeri, büküm kapasitesiyle uyumlu olmalıdır. Atölyenizdeki parça kayıplarını azaltmak, doğru alüminyum alaşım seçimi ile başlar.

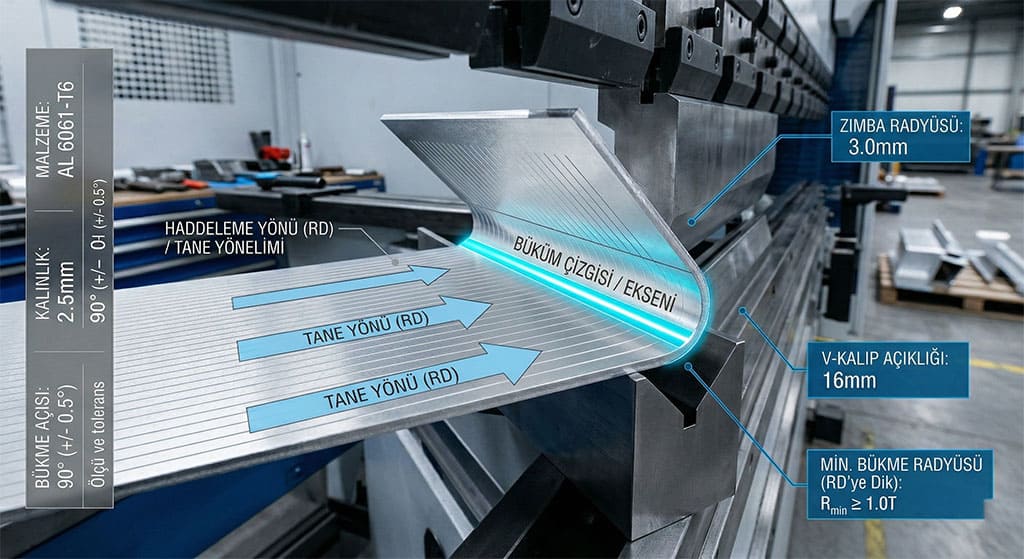

Usta İşi Bir Sır: Haddeleme Yönü (Damar Yönü) Nedir? Büküme Etkisi
Çoğu atölyede göz ardı edilen ama büküm kalitesini tamamen belirleyen bir faktör vardır: haddeleme yönü. Alüminyum levhaların üretim süreci sırasında malzeme haddeleme makinalarından geçer. Bu işlem levhanın içinde bir “damar” oluşturur. Damar yönü, metal büküm teknikleri uyguladığımızda çatlak oluşup oluşmayacağını belirleyen kritik bir parametredir.
Biz atölye müdürlerine bu konuyu anlatırken, genellikle şaşırmış tepkiler alırız. Oysa haddeleme yönünü bilmek, alüminyum levha büküm çatlaması riskini ciddi oranda azaltabilir.
Damara Paralel Büküm vs. Damara Dik (Çapraz) Büküm Arasındaki Kırılma Farkı
Levhayı damara paralel olarak bükmeyi deneyin. Malzemenin iç yapısındaki gerilmeler tetiklenir. Çatlak oluşma riski çok yüksektir. Bunun yerine damara dik veya çapraz büküm yapmak, kırılma direncini önemli ölçüde arttırır.
Bu fark neden ortaya çıkar? Haddeleme sırasında alüminyum kristal yapısı damar doğrultusunda şekillenir. Damara paralel bükmeye çalıştığınızda, bu yapılı kristaller stres altında kolayca kırılır. Damara dik bükmeye geçtiğinizde ise malzeme dayanıklılık gösterir.
| Büküm Yöntemi | Çatlak Riski | Kullanım Alanı | Tavsiye Durumu |
|---|---|---|---|
| Damara Paralel Büküm | Çok Yüksek | Kritik Parçalar | Kaçınılmalı |
| Damara Dik (Çapraz) Büküm | Düşük | Standart Uygulamalar | Tavsiye Edilir |
| 45° Açı ile Büküm | Orta Düzey | Orta Malzemelerde | Alternatif Seçenek |
Abkant büküm hataları çoğunlukla operatörlerin bu basit kuralı bilmemesinden kaynaklanır. Levhanın hangi yönde haddelendiğini kontrol etmek için basit bir test yapabilirsiniz:
- Levhayı elle çeşitli açılardan esnetmeyi deneyin
- En kolay esnetilen yön damar yönüdür
- Bükümü damar yönüne dik planlamalısınız
- Çizimlerde haddeleme yönünü belirtmeyi standart hale getirin
Haddeleme yönü bilgisini çizim notlarında belirtmek, proje kalitesini doğrudan etkiler. Atölyelerimizde bu prosedürü uyguladığımızdan beri abkant büküm hataları oranı yüzde 60’a varan oranda düşmüştür. Usta işi bu sırlar, genellikle tecrübeli ustalardan sözel olarak öğrenilir. Ancak sistemli yaklaşımla herkes başarı sağlayabilir.
“Haddeleme yönünü gözardı eden, çatlak ile savaşmaya mahkûmdur.”
Metal büküm teknikleri konusunda eğitim verirken, her zaman bu kuralı vurgularız. Damara dik büküm yapmak kadar basit bir değişiklik, üretim kalitesini radikal şekilde iyileştirir. Şimdi beşinci bölümde, doğru iç büküm radyusunu ve V kanal seçimini öğreneceksiniz.
İç Büküm Radyusu (R) Nasıl Hesaplanır? Levha Kalınlığına Göre Doğru “V Kanal” Seçimi
Atölyelerdeki yaygın hatalardan biri, V-kanal seçiminde yetersizlik. Doğru büküm radyusu hesaplama, alüminyum levha çatlaması gibi sorunları önler. Levha kalınlığı ve malzeme özelliklerine göre kanal genişliğini belirlemek, başarılı bükme için temeldir.
V-kanal açıklığını levha kalınlığının 8 ile 12 katı arasında seçmek en güvenli sonuç verir. Bu sayede, malzeme üzerinde stress dengeli dağılım sağlanır ve çatlağa risk azalır.
- Levhanın kalınlığını ölçün (örneğin 2 mm)
- Kalınlığı 8 ile çarpın (2 × 8 = 16 mm minimum kanal genişliği)
- Kalınlığı 12 ile çarpın (2 × 12 = 24 mm maksimum kanal genişliği)
- Bu aralıkta bir V-kanal seçin (16-24 mm)
Büküm radyusu hesaplama sürecinde, malzemenin alaşım türü önemlidir. Yumuşak alaşımlar (1050, 5754 H111) dar radyüslere ihtiyaç duyar. Sert kondisyonlu levhalar ise geniş radyüslere ihtiyaç gösterir.
| Levha Kalınlığı (mm) | Minimum V Kanal (mm) | Maksimum V Kanal (mm) | Önerilen Aralık |
|---|---|---|---|
| 1,0 | 8 | 12 | 8-12 |
| 1,5 | 12 | 18 | 12-18 |
| 2,0 | 16 | 24 | 16-24 |
| 3,0 | 24 | 36 | 24-36 |
| 4,0 | 32 | 48 | 32-48 |
Doğru kanal seçimi, bükme sırasında malzemenin aşırı gerilmesini engeller. Bu sayede, iç yüzeyde stress azalır ve alüminyum levha çatlaması riski minimuma iner.
Mühendislik hesaplamalarına dayalı bu yaklaşım, her büküm operasyonunda tutarlı ve güvenilir sonuçlar sağlar. Atölyenizde bu kuralı uyguladığınızda, üretim kalitesi ve ürün dayanıklılığı önemli ölçüde iyileşir.
Çatlak Fileleri Sıfırlamak İçin Projenize En Uygun Levhayı Seçin
Abkant tezgahlarındaki çatlama ve fire sorunlarını kalıcı olarak çözmek için, projenize uygun alaşım ve kondisyonda doğru alüminyum levha seçimi yapmak en kritik adımdır. Projemizin gereksinimlerini belirledikten sonra, 1050 veya 5754 gibi uygun alaşımları tercih etmemiz gerekir. Bu alaşımlar yumuşak olduğu için bükümde daha dayanıklıdır.
Malzeme seçiminde, haddeleme yönüne de dikkat etmek gerekir. Damara paralel bükümler çapraz bükümlere göre daha dayanıklıdır. Metal büküm teknikleri uygulanırken, bu detayları göz ardı etmemek çok önemlidir.
Başarılı bir üretim süreci için tüm bu parametreleri değerlendirmeliyiz. Alüminyum alaşım seçimi ve haddeleme yönü, doğru metal büküm teknikleriyle birlikte, fire oranlarımızı azaltır. Detaylara verdiğimiz önem, işimizin kalitesini belirler. Bu profesyonel yaklaşım, atölyelerimizde verimliliği ve ürün kalitesini artırır.
SIKÇA SORULAN SORULAR (SSS)
Alüminyumun düşük elastisite modülü, büküm sonrası eski formuna dönme eğilimini artırır. Bu, alüminyum levha büküm çatlaması riskini yükseltir. Operatörler, bu farkı anlamak önemlidir.
1050 ve 5754 H111 gibi yumuşak alaşımlar, büküm için mükemmeldir. Sertleştirilmiş (T6 kondisyonu) malzemeler soğuk büküm için uygun değildir. Bu, çatlak oluşumunu engeller.
T6 kondisyonlu levhalar, çok serttir. Soğuk büküm sırasında esnekliğini kaybeder ve kolayca çatlar. Bu, ciddi hatalar ve maliyetli kayıplara yol açar.
Haddeleme yönü, büküm kalitesini doğrudan etkiler. Damara paralel büküm, alüminyum levha büküm çatlaması riskini artırır. Damara dik veya çapraz büküm, daha iyi sonuçlar verir.
Damara paralel büküm, alüminyum levha büküm çatlaması riskini artırır. Damara dik büküm, malzeme için daha esnek bir yöntemdir. Bu, çatlak oluşumunu minimuma indirir.
Doğru büküm radyusu hesaplama, çatlak oluşumunu önler. V-kanal açıklığını yanlış seçmek, malzemenin büküm sırasında aşırı gerilmesine neden olur. Kanal genişliğini 8-12 kat kuralı ile belirlemek, riski azaltır.
V-kanal genişliği, levha kalınlığına uygun olmalıdır. Kanal açıklığı, levha kalınlığının 8-12 katı olmalıdır. Bu, aşırı gerilme veya yetersiz gerilme riskini azaltır.
Geri yaylanma etkisi, alüminyumun büküm sonrası eski formuna dönme eğilimini artırır. Bu, büküm açılarının daha keskin ayarlanması gerektirir. Bu farkı anlamak, büküm parametrelerini ayarlamak için önemlidir.
5754 H111 alaşımı, mükemmel esneklik ve süneklik sağlar. Bu, soğuk büküm işlemlerinde çatlak oluşumunu minimuma indirir. Bu malzeme, üretim kalitesini ve verimliliğini artırır.
İlk kontrol edilen faktör, kullanılan alüminyum alaşımının ve kondisyonunun uygun olup olmadığıdır. Yanlış malzeme seçimi, çatlakların en yaygın nedenidir. Alaşım ve kondisyon uygunsa, haddeleme yönü ve V-kanal seçimi kontrol edilmelidir.
Çatlak oluşumunu minimize etmek için şu adımları uygulayalım: Yumuşak alaşım seçimi yapın. Damara dik veya çapraz büküm yöntemini tercih edin. V-kanal genişliğini 8-12 kat kuralına göre belirleyin. Büküm radyusu hesaplamalarını mühendislik standartlarına uygun yapın.
Doğru levha seçimi, üretim maliyetlerini belirler. Yanlış alüminyum alaşım veya kondisyon seçimi, maliyetli kayıplara ve hatalı büküm operasyonlarına neden olur. Doğru malzeme seçimi, maliyetleri azaltır ve verimliliği artırır.
